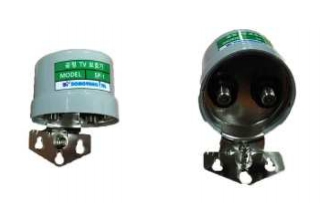

SP-1
SUMMARY
낙뢰 또는 과전압 등으로 부터 CATV 전송선로 및 가입자 시설을 보호하기 위한 기기
FEATURES
- 광대역 저손실 특성
- 고성능 ARRESTOR방식으로 설계
- 알루미늄 케이스의 사용으로 RFI나 EMI 차폐효과 증대
SPECIPICATION
| 항목 | 단위 | 기준값 | |
| 공청용 | |||
| 주파수 대역 | MHz | 5.75 ~ 1002 | |
| 입/출력 임피던스 | Ω | 75 | |
| 삽입손실 | dB이하 | 1 | |
| 반사손실 | dB이하 | 15 | |
| 직류방전 개시전압 | V | DC180 ~ 300 | |
| 충격파 방전 | DC 100V / ㎲ | V이하 | 700 |
| 개시전압 | DC 1000V / ㎲ | V이하 | 900 |
| 절연전압 | V이하 | AC 1,000(1분간) | |
| 잡음특성 | dBmV이하 | -30 | |
| 절연저항 | MΩ이상 | 1 | |
| 발화내역 | 발화손상없음 | ||
| 크기 | mm | 70 X 65 X 70 | |
