동양아이텔

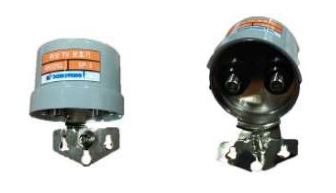

SP-3

SUMMARY

낙뢰 또는 과전압 등으로 부터 CATV 전송선로 및 가입자 시설을 보호하기 위한 기기


FEATURES

- 광대역 저손실 특성
- 고성능 ARRESTOR방식으로 설계
- 알루미늄 케이스의 사용으로 RFI나 EMI 차폐효과 증대


SPECIPICATION

항목 단위 기준값
공청용
주파수 대역 MHz 54 ~ 2150
입/출력 임피던스 75
삽입손실 dB이하 1
반사손실 dB이하 15
직류방전 개시전압 V DC180 ~ 300
충격파 방전 DC 100V / ㎲ V이하 700
개시전압 DC 1000V / ㎲ V이하 900
절연전압 V이하 AC 1,000(1분간)
잡음특성 dBmV이하 -30
절연저항 MΩ이상 1
발화내역   발화손상없음
크기 mm 70 X 65 X 70
